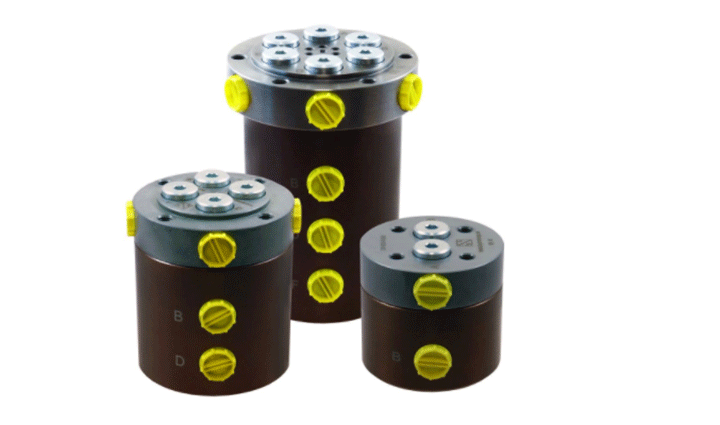

Hydrokomp旋轉聯軸器將液壓油從固定部件傳輸?shù)叫D(zhuǎn)機器部件。裝配在子裝配體的旋轉軸上完成。根據連接層的數量，可以連接多個單作用或雙作用液壓元件。原則上，旋轉聯軸器只適用于液壓油。如果要傳送氣動，則可以使用目錄中的元件，前提是空氣經過過濾和潤滑，以保證密封潤滑和防腐蝕保護。

在設計階段需要考慮密封摩擦阻礙旋轉運動。這種摩擦阻力與壓力有關，必須考慮轉盤的驅動扭矩。相關信息可以在相關圖表中找到，這些圖表顯示了在所有連接層都受壓時存在的啟動扭矩。

Hydrokomp旋轉聯軸器-Hydrokomp快換接頭KMP-5-06-008特殊功能：

活塞中的軸向和徑向連接

可不帶和帶泄漏再循環

適用于氣動和液壓系統

可與多耦合系統 (KDS)可與電氣滑環組合作為特殊設計

提供標準設計和特殊設計。

Hydrokomp旋轉聯軸器-Hydrokomp快換接頭KMP-5-06-008重要操作說明：

對于操作環境，操作壓力和扭矩必須對齊。請參見數據表 500-3 上的圖表。

Hydrokomp旋轉聯軸器-Hydrokomp快換接頭KMP-5-06-008安裝說明：

旋轉聯軸器的安裝方式必須不會對直立或旋轉元件產生橫向力矩。事實證明，最好將立式外殼的端口朝向夾緊裝置擰緊，并僅保護旋轉活塞免受扭轉(不產生軸承力)。

從扭矩支架到旋轉活塞的管線連接應僅通過軟管完成，以避免扭矩進入外殼。旋轉聯軸器只有在所有連接層都連接到動力裝置時才能投入運行，以保證必要的密封潤滑。

多通道旋轉接頭在旋轉活塞上具有軸向和徑向 G1/4 螺紋端口。此外，它們可以通過 16 x 2 O 型圈在旋轉活塞上軸向連接。在這種情況下，請務必計算固定螺釘所需的螺釘力。
