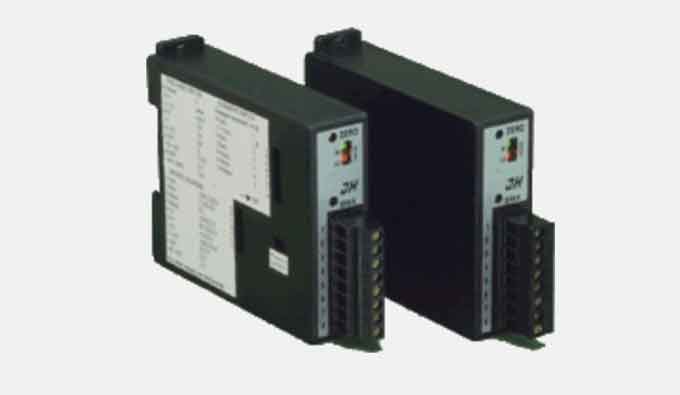

JH5000系列DIN導軌變送器提供與直流電壓或電流輸入成比例的隔離直流輸出。上面列出的型號反映了多種輸入選擇，但都具有相同的基本電路、特性和規格。本頁涵蓋固定范圍設備，在工廠精確校準到您的范圍。提供用戶可調量程變送器：見型號JH5080。

紅綠快速檢查L(zhǎng)ED可快速指示相關輸出。紅色在低端更亮，綠色在高端，而在中端兩者大致相等。僅紅色表示超標低，僅綠色表示超標高。

標準變送器包括濾波以平滑測量并最小化噪聲拾取。當需要快速響應時，選項 HS 將響應時間縮短到大約 1 毫秒。其他響應速度可根據特殊訂單提供。

JH5070型包含一個用于毫伏級輸入的低漂移輸入放大器。所有型號均使用經過驗證的穩定電路，可在不同的環境條件下進行準確測量?？捎眠x項包括交流和直流電源選擇以及反向作用發射器(隨著輸入的增加而減少輸出)。

JH Technology變送器/應變計/直流輸入變送器JH5000技術參數：

輸入范圍為 4mV 至 250Volts、1mA 至 5 安培

快速檢查紅色/綠色輸出 LED

可用的非標準范圍

DIN 導軌安裝，1 英寸寬

提供高速“選項 HS”

可插拔端子排

交流或直流電源選項

JH5000/JH5030

JH5060/JH5070

數據表

JH5000：直流電壓輸入，1V 或更高

JH5002：直流電壓輸入，1V 或更高，回路供電輸出

JH5030：直流 4/20mA 或電流輸入

JH5060：直流電流輸入(4/20mA 除外)

JH5070：直流毫伏輸入，小于 1V

另請參閱：

JH5040 4/20mA 輸入，帶回路勵磁電源

JH5050 4-20mA 輸入/輸出隔離器

JH5080用戶可調節范圍的直流變送器
