安全繼電器PNOZsigma的觸點擴展

概述PNOZsigma觸點擴展模塊

PNOZsigma產品系列的觸點擴展用于增加可用觸點的數量。它們用作擴展設備，以增加基本單元的安全觸點數量。基本單元都是帶有反饋回路監控的安全繼電器或安全控制系統。

特殊應用的觸頭擴展

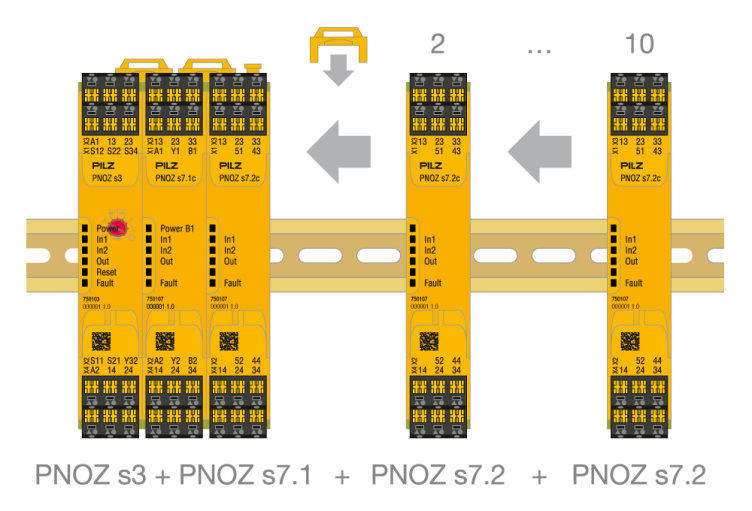

多重?cái)U(kuò)展–接觸式擴展模塊PNOZ s7.1和PNOZ s7.2

使用基本單元和PNOZ s7.1，幾乎可以無限制地?cái)U(kuò)展安全觸點的數量。一個PNOZ s7.1最多可以連接十個PNOZ s7.2。如果需要更多聯系人，可以將其他PNOZ s7.1添加到該系列中。無需接線-只需一個連接器和一個簡單的手即可移動。PNOZ s7.1的寬度僅為17.5毫米，具有三個安全觸點，而PNOZ s7.2具有四個安全觸點和一個輔助觸點。它們可以隨時與其他PNOZsigma擴展模塊組合。

觸點擴展模塊PNOZ s20與半導體輸出

可以通過半導體輸出端與基本單元（例如PNOZ s3）一起擴展安全觸點的數量：需要十個半導體輸出，觸點擴展模塊PNOZ s20可以直接連接到基本單元。如果需要更安全的半導體輸出，則使用觸點擴展PNOZ s7.1。半導體輸出的數量因此可以幾乎無限地增加。

聯系擴展模塊PNOZ s22 –兩次一樣好

PNOZ s22提供了兩個繼電器功能，可以根據EN ISO 13849-1的PL e分別對其進行控制。每個繼電器功能提供3個N / O / 1 N / C觸點?？梢苑謩e控制它們，以便根據基本單元為輸出分配不同的功能。兩個繼電器功能之間的安全隔離使得可以切換不同的電位。繼電器觸點的增加可擴展應用范圍；這是一個有趣的功能，尤其是與安全速度監控器PNOZ s30結合使用時。
