GV204：增量編碼器信號的脈沖分配器

該裝置用于將增量脈沖發生器的輸出信號準確、方便地分配到兩個端子。如果使用兩個以上的端子，也可以級聯多個分路器，或者使用更大的分路器，例如GV470。

同時，該設備可用作 TTL / RS422 和 HTL (10 ... 30 V)之間的電平轉換器。

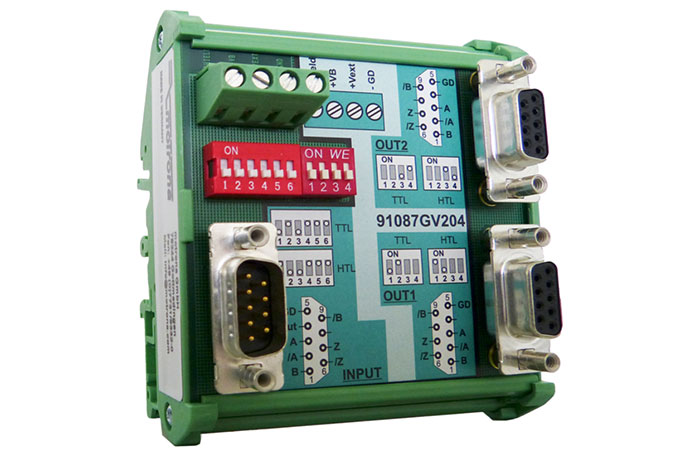

Motrona編碼器脈沖分配器91087GV204一入二出技術數據：

文件/證書

1 個編碼器輸入可編程，格式

為 A、/A、B、/B、Z、/Z [TTL / RS422]

或可選的 A、B、Z [HTL]

輸入頻率 750 kHz [TTL] 或 300 kHz [HTL]

2 個脈沖輸出，格式為 A、/A、B、/B、Z、/Z

，可單獨調節輸出電平 5 V [TTL]

或 10 ... 30 V [HTL]

電源可選 5 VDC 或 10 ... 30 VDC

輔助電壓 +5 V 用于編碼器電源 10 ... 30 VDC
