這些 6" 差壓指示開關用于在通過管道的流量、加壓容器內的液位或過濾器等設備的壓力損失的預定限制下為警報和控制電路供電。為了監測流量，它們與初級DP 元件，例如孔口或文丘里管。

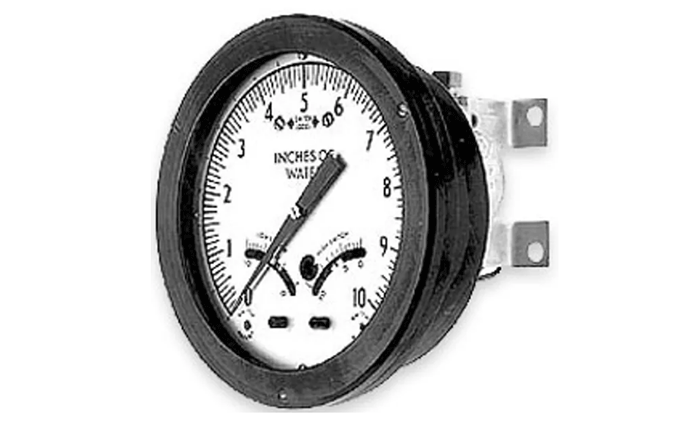

防風雨型ITT Barton 288 和 288A 型是 DP 指示開關。288A 和 288C 具有 NEMA-4 防水壓鑄鋁外殼(涂有耐候性黑色環氧樹脂漆)。耐用的 lexan 鏡片通過彈性環固定在擋板中，以減少意外破損的可能性。該環還充當表圈和表殼之間的密封件，以確保寶石指示器機芯和開關機構具有潮濕、煙霧和無塵的環境。 操作理論

壓鑄鋁指示開關外殼直接連接到執行單元 (224 DPU)。指示開關組件由帶有一體式開關致動器凸輪的驅動臂、連桿和附接指示指針的寶石運動組件組成。還包括微動開關和相關聯動裝置、開關設定點索引和設定點鎖定。壓差的變化由壓差單元波紋管感應，并作為旋轉運動通過扭矩管傳遞到指示開關的驅動臂組件。

連桿和運動組件響應驅動臂組件的動作以將刻度上的指針定位到相對于 DPU 感測到的壓差的指示，并在達到所需設定點時同時啟動開關。這樣做是因?yàn)轵?qū)動臂有一個集成的開關驅動凸輪，并連接到扭矩管軸上，扭矩管軸隨著扭矩管軸的運動在 8-10 度之間旋轉。

兩個凸輪從動滾子/致動器臂組件，每個開關一個，通過在開關騎上和離開凸輪時打開和關閉開關來響應驅動臂運動。開關啟動的壓差水平可通過刻度盤下方的高低報警開關調節指數進行調節。通過打開和關閉開關來響應驅動臂的運動，因?yàn)樗鼈冊谕馆喩虾碗x開凸輪上。開關啟動的壓差水平可通過刻度盤下方的高低報警開關調節指數進行調節。通過打開和關閉開關來響應驅動臂的運動，因?yàn)樗鼈冊谕馆喩虾碗x開凸輪上。開關啟動的壓差水平可通過刻度盤下方的高低報警開關調節指數進行調節。

無需移除刻度盤即可對開關設定點進行微調。Barton型號 288A/288C 最多可以有 4 個報警開關，但標準配置為一或兩個報警開關。每個開關都可以連接成常開或常閉操作。開關設定點可在刻度范圍的 5-95% 之間調節。提供 SPDT 和 DPDT 開關配置。 規格

Barton(巴頓)差壓表SCR 36141-1A ITT Barton Model 288外殼和安全工作壓力：

鍛造黃銅(FG 黃銅)....SWP 500 PSI (34.5 bar)

黃銅 ................SWP 1000 磅/平方英寸(68.9 巴)

碳鋼 ................SWP 1500、3000 和 6000 PSI (103.4、206.9 和 413.8 巴)

316 不銹鋼...........SWP 500,1500, 3000, & 6000 PSI (34.5, 103.4, 206.9 & 413.8 巴)

鑄鋁.................SWP 400 PSI (27.6 bar)

合金鋼 ..............SWP 10,000 PSI ( 689.5 巴)

波紋管材料

316不銹鋼
