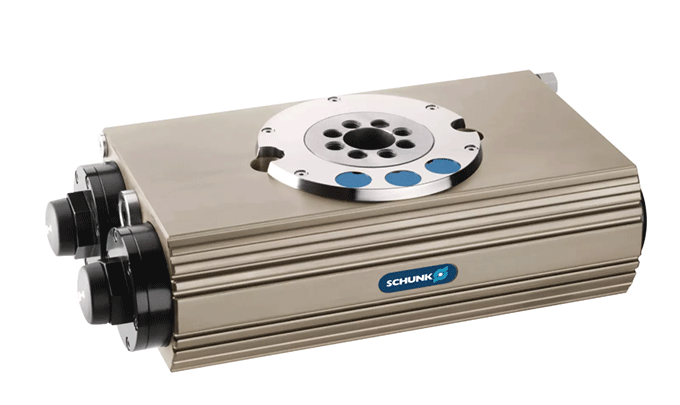

通用旋轉單元 SRU-plus, 尺寸: 50, 氣動的, 減震器版本: 軟的, 旋轉角度: 180 °, 末端位置可調性: 3 °, 中間位置: 無。

Schunk旋轉裝置SRU-plus 50-W-180-3旋轉氣缸ID：362620特點：

重復精度

定義為 100 個連續循環結束位置的分布。

小齒輪位置

始終顯示在左端位置。小齒輪從此處向右順時針?lè)较蛐D(zhuǎn)。箭頭使旋轉方向明確。

小齒輪螺紋連接圖

當設置的擺角小于 90° 時，左端擋塊必須完全旋入。這意味著左端位置在小齒輪上有一個螺紋連接圖，與主齒輪相比順時針旋轉 90°視圖，顯示 180° 的旋轉角度。

定制

旋轉角度 更多旋轉角度可應要求提供。

終端位置的扭矩

請注意，終端位置之前的最終角度(約 2°)只能使用單個驅動活塞的力來接近。出于這個原因，雙驅動模塊在該區域只有大約一半的額定扭矩可用。即使在終端位置，也可以使用外部擋塊提供全扭矩。

流體饋通數量：0

扭矩：52牛米
