EM-6855 全向?qū)拵�天線能夠在 4.5 至 40 GHz 頻率范圍內用作發射或接收天線。

全向天線是一種在一個平面內均勻輻射功率(或攔截電磁場)的天線，在垂直平面內具有指向性方向圖形狀。EM-6855 全向天線是垂直極化天線，在水平面呈現 360 度方向圖。

方向性和增益在天線中直接相關。天線的方向性說明了 RF 能量的聚焦方式。全向天線和定向天線(例如喇叭)在連接器處具有相同的 RF 能量，會產生不同的場。從傳輸?shù)慕嵌葋?lái)看，全向天線輻射的能量分布在較大的區域，而定向天線將相同的能量集中在較小的區域。

在距全向天線給定距離處測得的信號強度比在定向天線波束中測得的信號強度低。這個較低的信號電平對應于全向天線表現出的較低增益。

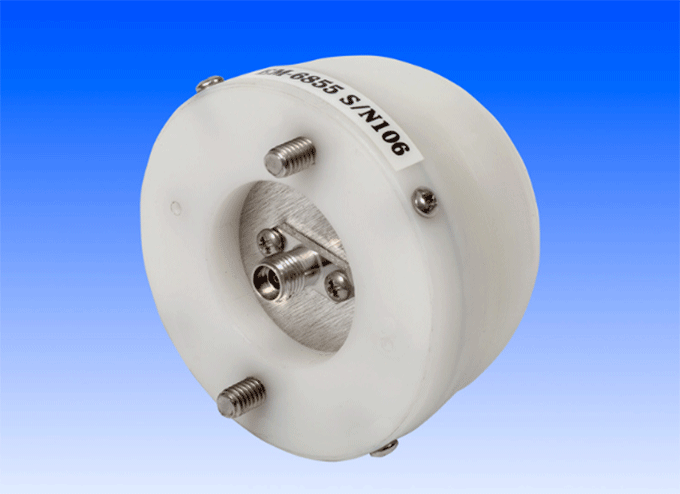

EM-6855 天線封裝在耐候性天線罩中。一根 25.4 厘米(10 英寸)的支撐桿提供了一種將天線安裝到 ElectroMetrics 型號 EM-6134 三腳架的方法。螺紋 ? – 20 內螺紋連接器位于桿的末端。

Electro-Metrics天線EM-6855發射或接收天線規格:

電氣

頻率范圍： 4.5 GHz – 40 GHz

極化：垂直

輸出阻抗： 50 歐姆，標稱

VSWR，典型值： < 1.7:1

VSWR 最差情況： < 2.0:1

平均增益： 0 dBi，典型值

連接器： K 型，母頭

持續功率： 20 瓦

機械的

直徑： 5.72 厘米(2.25 英寸)

高度： 5.72 厘米(2.25 英寸)

重量： 0.114 千克(0.25 磅)

安裝： (2) #8-32 tpi 安裝螺柱
