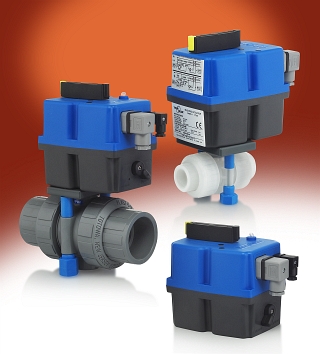

EBVA和EBVB系列電動執行器，用于2通和3通球閥，

帶手動操作手柄，可視位置指示器，耐腐蝕外殼

EBVA系列功能：

具有自動電壓感應功能的多電壓

堅固的玻璃填充Polypro結構，用于腐蝕性環境。

帶有可視位置指示的手動超馳功能有助于防止電源故障的災難。

LED狀態燈。

電子過轉矩保護。

熱保護電機。

防冷凝加熱器。

CE認證IP-65防水防塵外殼。

使用Double-D驅動器可輕松連接到MBV球閥。

簡單的連接即可進行遠程操作和位置指示。

具有特征輪廓球設計的用于控制閥應用的故障安全和4-20 mA數字定位器選件。

現在提供3/8“至4”尺寸。

EBVB系列特點：

性能和功能與上述EBVA相同，但具有以下附加功能/升級：

CE標記IP-67 NEMA4 / 4X外殼。

易于旋轉的手輪手動控制。

高可見度圓頂型位置指示器。

EBVA / TEBVA型號選擇

基本型號和規格

閥門尺寸和類型 電壓 基本型號 最大限度。運轉扭矩

（Nm / in。/ lbs） 最大限度。斷裂扭矩

（Nm / in。/ lbs） 工作時間，秒

0-90o空載±10％

3/8“-2”，2路 85-240伏，交流或直流 EBVA1 20/177 25/221 5.5

3/8“-2”，2路 12-24伏，交流或直流 EBVA2 20/177 25/221 5.5

3英寸和4英寸2路 85-240伏，交流或直流 EBVA3 55/487 60/531 14

3英寸和4英寸2路 12-24伏，交流或直流 EBVA4 55/487 60/531 16

3/8“-2”，三通 85-240伏，交流或直流 TEBVA5 20/177 25/221 5.5 *

3/8“-2”，三通 12-24伏，交流或直流 TEBVA6 20/177 25/221 5.5 *

3英寸和4英寸，三通 85-240伏，交流或直流 TEBVA7 55/487 60/531 14 *

3英寸和4英寸，三通 12-24伏，交流或直流 TEBVA8 55/487 60/531 16 *

*-使用可選的3孔球時。

注意：如果壓力/扭矩值允許，有時可以用較大的閥門代替EBVA1和EBVA2，以節省成本。在指定之前，請先咨詢工廠。

EBVB / TEBVB型號選擇

基本型號和規格

閥門尺寸和類型 電壓 基本型號 最大限度。運轉扭矩

（Nm / in。/ lbs） 最大限度。斷裂扭矩

（Nm / in。/ lbs） 工作時間，秒

0-90o空載±10％

3/8“-2”，2路 85-240伏，交流或直流 EBVB1 20/177 25/221 5.5

3/8“-2”，2路 12-24伏，交流或直流 EBVB2 20/177 25/221 5.5

3英寸和4英寸2路 85-240伏，交流或直流 EBVB3 55/487 60/531 14

3英寸和4英寸2路 12-24伏，交流或直流 EBVB4 55/487 60/531 16

3/8“-2”，三通 85-240伏，交流或直流 TEBVB5 20/177 25/221 5.5 *

3/8“-2”，三通 12-24伏，交流或直流 TEBVB6 20/177 25/221 5.5 *

3英寸和4英寸，三通 85-240伏，交流或直流 TEBVB7 55/487 60/531 14 *

3英寸和4英寸，三通 12-24伏，交流或直流 TEBVB8 55/487 60/531 16 *

*-使用可選的3孔球時。

注意：如果壓力/扭矩值允許，有時可以用大閥代替EBVB1和EBVB2，以節省成本。在指定之前，請先咨詢工廠。

完成執行器型號

上面的基本執行器編號只是規范過程的第一部分。所有尺寸閥門的基礎執行器都可以作為標準執行器提供，也可以與選項組合使用，并且必須標有后綴號。換句話說，“ EBVA1”必須以第二個數字完成，例如EBVA1-1；相同的順序適用于EBVB系列。這些后綴編號的表格如下。

標準和可選后綴

閥門選件 型號后綴

標準執行器，無選擇 -1

帶故障保護選項 -2

w / 4-20 mA控制選件 -3

w / 4-20 mA控制選件

和故障安全選件 -4

帶0-10V直流控制選件 -5

w / 0-10V直流控制選件

和故障安全選件 -6

因此，用于1/2“球閥的執行器將使用EBVA1-2或EBVB1-2 ，它將使用110V AC電源和故障保護選件。顯示了零件號的完整圖表-包括閥-下一個。
