尺寸 1/4" 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2" 2" 1/2 3"

?A 毫米 28 28 34 41,5 50 60,5 73,5 89 114 137

毫米 46,5 46,5 50 59 67 76 90 101 127 150

?C 通過/鉆孔 10 10 15 20 25 32 40 50 65 80

直徑 10 8,7 9,7 11,2 12,7 13,7 15,7 17,7 19,7 21,7

短波毫米 21 21 26 32 39 49 56 69 86 100

比索/重量克。 105 93 123 232 348 551 913 1462 4033 4300

阿蒂科洛 具體的

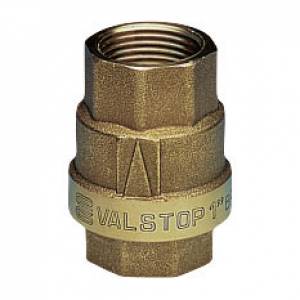

H0151S02 止回閥，內螺紋/內螺紋，全通徑，帶丁腈橡膠墊圈，噴砂。- 1/4" - ISO

H0151S03 止回閥，內螺紋/內螺紋，全通徑，帶丁腈橡膠墊圈，噴砂。- 3/8" - ISO

H0151S04 止回閥，內螺紋/內螺紋，全通徑，帶丁腈橡膠墊圈，噴砂。- 1/2" - ISO

H0151S05 止回閥，內螺紋/內螺紋，全通徑，帶丁腈橡膠墊圈，噴砂。- 3/4" - ISO

H0151S06 止回閥，內螺紋/內螺紋，全通徑，帶丁腈橡膠墊圈，噴砂。- 1" - ISO

H0151S07 止回閥，內螺紋/內螺紋，全通徑，帶丁腈橡膠墊圈，噴砂。- 1"1/4 - ISO

H0151S08 止回閥，內螺紋/內螺紋，全通徑，帶丁腈橡膠墊圈，噴砂。- 1"1/2 - ISO

H0151S09 止回閥，內螺紋/內螺紋，全通徑，帶丁腈橡膠墊圈，噴砂。- 2" - ISO

H0151S10 止回閥，內螺紋/內螺紋，全通徑，帶丁腈橡膠墊圈，噴砂。- 2"1/2 - ISO

H0151S11 止回閥，內螺紋/內螺紋，全通徑，帶丁腈橡膠墊圈，噴砂。- 3" - ISO

達蒂·阿吉恩蒂維

閥門

VALVOLE DI RITEGNO

帕薩喬皮耶諾

特性 VALSTOP - EUROSTOP

特性

除 VALSTOP 系列的壓力/溫度圖外，所有關于 VALSTOP 止回閥（重線）的技術數據也適用于 EUROSTOP 止回閥（標準線）。

端部連接

端部為 ISO 228/1 螺紋。VALSTOP 項目 H0151-H0153 的

應用

適用

于任何類型的液壓、加熱或氣動系統。適用于冷熱水、壓縮空氣、油。對于與閥門組件兼容的非腐蝕性流體，請參見耐化學性表。

用于 VALSTOP 項目 H0141

由于其氟橡膠墊圈（項目 H0141），VALSTOP 也適用于一般非鹵化碳?xì)浠衔铮ㄈ剂稀⒚河偷龋┑膽?yīng)用。

安裝

該閥門可以安裝在任何位置（水平、垂直、傾斜）。

工作壓力

最小 0.05 bar。

最大從 PN 40 (1/4”) 到 PN 10 (3”)。

參見壓力/溫度圖。

溫度限制

-20°C +100°C

Max + 130°C

含氟橡膠墊圈 = 項目 H0141）。

最小開啟壓力

最小 0.025 巴（25 厘米水柱）。

最小密封壓力

最小 0.05 巴（50 厘米水柱）。
